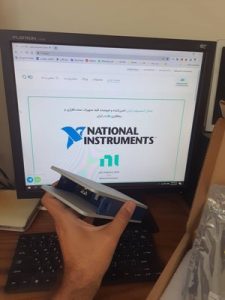

شاسی cDAQ-9171 یک رابط برای اتصال ماژولهای cDAQ و کامپیوتر است. این شاسی (Chassis) از درگاه USB برای اتصال ماژول به کامپیوتر استفاده می‌کند. در واقع شاسی‌های cDAQ یا cDAQ Chassis ابزاری برای اتصال ماژولهای cDAQ به کامپیوتر هستند. شاسی NI cDAQ-9171 یک شاسی تک درگاه (slot) است. به این معنی که در هر لحظه تنها قابلیت اتصال یک ماژول cDAQ به کامپیوتر را دارد.
یک دسته از محصولات سخت‌افزاری شرکت NI دسته محصولات CompactDAQ یا به اختصار cDAQ هستند. (برای اطلاعات بیشتر مقاله را مطالعه فرمایید.) محصولات cDAQ بیشتر در مکانهایی کاربرد دارند که نیاز به انواع متعددی از ابزار داده‌برداری با قابلیت‌های متفاوت است. برای مثال در یک آزمایشگاه اگر نیاز به انجام داده‌برداری‌های ارتعاشاتی، فشارسنجی و غیره باشد، به جای آنکه برای هرکدام از این اندازه‌گیری‌ها یک کارت داده‌برداری متفاوت تهیه شود، پیشنهاد می‌شود تا با تهیه یک شاسی cDAQ و ماژولهای مناسب هم تمام نیازها را برطرف کرد و هم در هزینه‌ها صرفه‌جویی نمود.

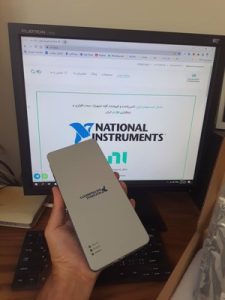

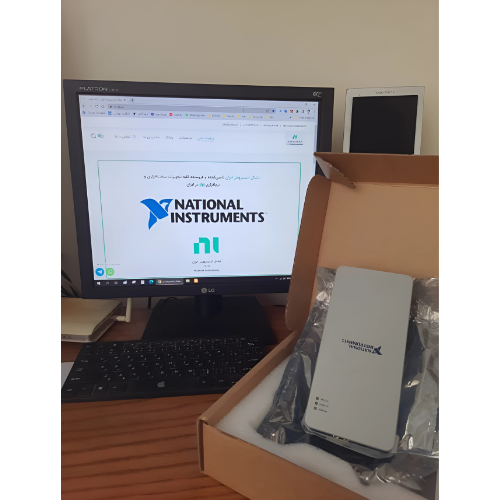

شاسی NI cDAQ-9171 یک رابط تک درگاه برای اتصال ماژولهای ورودی/خروجی cDAQ به رایانه است. استاندارد ارتباطی ماژول NI cDAQ-9171 از نوع USB می‌باشد. همچنین این محصول دارای گواهینامه‌های استاندارد صنعتی نیز است. از دیگر هم‌خانواده‌های شاسی NI cDAQ-9171 می‌توان به شاسی NI cDAQ-9181 با استاندارد اتصال Ethernet و شاسی NI cDAQ-9191 با استاندارد اتصال Wi-Fi اشاره نمود. وجود تنوع در نحوه اتصال به رایانه (USB یا Ethernet یا Wi-Fi) برای شاسی‌های cDAQ این قابلیت را به محققین می‌دهد تا متناسب با شرایط شاسی مناسب را انتخاب نمایند.
معرفی کارت داده‌برداری cDAQ-9171
شاسی cDAQ-9171 یک شاسی کوچک است که از طریق درگاه USB است که برای سیستم‌های اندازه‌گیری سنسور قابل حمل طراحی شده است. در اینجا برخی از مشخصات دقیق آن ذکر شده‌اند:
ویژگی‌های کلیدی
ورودی آنالوگ (AI)
- اندازه FIFO ورودی: 127 نمونه
- حداکثر نرخ نمونه‌برداری: عملکرد وابسته به نوع ماژول نصب شده C Series و تعداد کانال‌های مورد استفاده
- دقت زمان‌بندی: 50 ppm از نرخ نمونه
- رزولوشن زمان‌بندی: 12.5 نانوثانیه
خروجی آنالوگ (AO)
- تعداد کانال‌های پشتیبانی شده: بر اساس ماژول C Series
- حداکثر نرخ به‌روزرسانی: بازآفرینی روی بورد: 1.6 مگاسمپل بر ثانیه (چند کانال، جمعی)
- دقت زمان‌بندی: 50 ppm از نرخ نمونه
- رزولوشن زمان‌بندی: 12.5 نانوثانیه
- اندازه FIFO خروجی: بازآفرینی روی بورد: 8,191 نمونه بین کانال‌های استفاده‌شده تقسیم می‌شود
ورودی/خروجی دیجیتال (DIO)
- FIFO اکتساب موج فرم (DI): ماژولهای موازی: 511 نمونه، ماژولهای سری: 63 نمونه
- FIFO تولید موج فرم (DO): ماژولهای موازی: 2,047 نمونه برای هر اسلات، ماژولهای سری: 63 نمونه برای هر اسلات
- فرکانس ساعت نمونه‌برداری ورودی دیجیتال: استریم به حافظه برنامه: وابسته به سیستم، 0 مگاهرتز تا 10 مگاهرتز
- فرکانس ساعت نمونه‌برداری خروجی دیجیتال: استریم از حافظه برنامه: وابسته به سیستم، 0 مگاهرتز تا 10 مگاهرتز
شمارنده‌ها/تایمرها
- تعداد کانال‌ها: 4
- رزولوشن: 32 بیت
- اندازه‌گیری شمارنده: شمارش لبه، پالس، نیم دوره، دوره، جداسازی دو لبه، عرض پالس
- اندازه‌گیری موقعیت: رمزگذاری چهار برابر X1، X2، X4 با بارگذاری مجدد کانال Z؛ رمزگذاری دو پالس
- برنامه‌های خروجی: پالس، قطار پالس با به‌روزرسانی‌های پویا، تقسیم فرکانس، نمونه‌برداری معادل زمان
- ساعت پایه داخلی: 80 مگاهرتز، 20 مگاهرتز، 100 کیلوهرتز
- فرکانس ساعت پایه خارجی: 0 مگاهرتز تا 20 مگاهرتز
- دقت ساعت پایه: 50 ppm
- فرکانس خروجی: 0 مگاهرتز تا 20 مگاهرتز
اتصالات
- رابط باس: USB
- منبع تغذیه: تامین توان از طریق باس برای سهولت در حمل و نقل
کاربردها
کارت cDAQ-9171 مناسب برای:
- لاگینگ داده‌های قابل حمل: جمع‌آوری و تحلیل داده‌ها در محل
- آزمون و اندازه‌گیری: توسعه و اجرای توالی‌های آزمون
- کنترل و اتوماسیون: پیاده‌سازی سیستم‌های کنترل حلقه بسته
- محصولات OEM تعبیه‌شده: ادغام در محصولات OEM
برای جزئیات بیشتر و بنچمارک‌های عملکردی، می‌توانید به مراجعه کنید.
