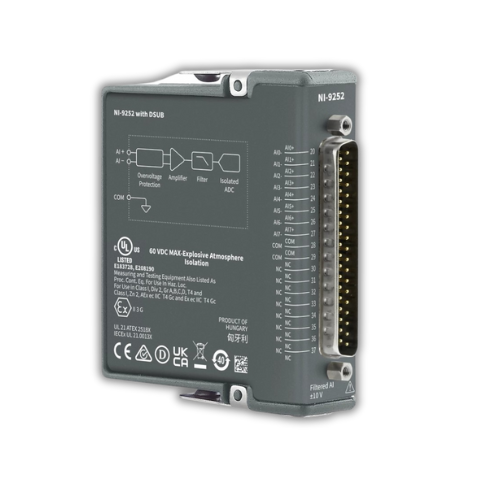

ماژول NI-9252 از شرکت National Instruments (NI)

ماژول NI-9252 یک ماژول داده‌ برداری ولتاژ و بخشی از خانواده C Series محصولات شرکت NI است که برای سیستمهای CompactDAQ و CompactRIO طراحی شده‌اند. هدف اصلی آن جمع‌آوری داده‌های دقیق از سنسورهای آنالوگ با خروجی ولتاژ در محیطهای صنعتی و آزمایشگاهی است.

مشخصات فنی کلیدی

نوع سیگنال:
– 8 عدد ورودی آنالوگ (Analog Input) با پشتیبانی از سنسورهای IEPE (مانند شتاب‌سنج‌ها، میکروفون‌ها و سنسورهای ارتعاش).
– قابلیت اندازهگیری ولتاژ DC/AC.
رزولوشن:
– ۲۴ بیت برای دقت بالا و نویز پایین (حدود **100 dB SNR**).
محدوده ولتاژ:
– ±۱۰ ولت (قابل تنظیم به محدودههای کوچکتر برای افزایش دقت).
نرخ نمونه برداری:
– ۵۰kS/s/ch (کیلو نمونه بر ثانیه)
ایزولاسیون:
– ایزولاسین ۶۰ ولت بین کانالها و زمین برای محافظت در برابر نویز و ولتاژهای ناخواسته.
سازگاری نرم افزاری:
– برنامه نویسی با LabVIEW، NI-DAQmx، و پشتیبانی از زبانهای دیگر مانند Python و MATLAB.

کاربردهای اصلی

۱. آزمایشهای ارتعاشی و آکوستیک:
– آنالیز NVH (Noise, Vibration, Harshness) در خودروها، هواپیماها، و تجهیزات صنعتی.
– مانیتورینگ سلامت سازهها (SHM) مانند پلها و توربینهای بادی.

۲. صنعت خودروسازی:
– تست موتورها، سیستمهای تعلیق، و ارتعاشات داخلی خودرو.

۳. صنایع هوافضا:
– آنالیز عملکرد قطعات تحت بارهای دینامیکی (مانند تست بالهای هواپیما).

۴. مانیتورینگ صنعتی:
– نظارت بر وضعیت ماشینآلات (Condition Monitoring) برای پیشبینی خرابیها.

۵. پژوهشهای دانشگاهی:
– اندازهگیریهای دقیق در آزمایشگاههای فیزیک، مهندسی مکانیک، و رباتیک.

۶. انرژی و نیروگاهها:
– تحلیل کیفیت برق (Power Quality Analysis) و مانیتورینگ ژنراتورها.

مزایای کلیدی

– دقت بالا با رزولوشن ۲۴ بیت و نویز کم.
– انعطافپذیری در اتصال به سنسورهای IEPE و ولتاژی.
– پایداری در محیطهای صنعتی با ایزولاسیون و دمای عملیاتی گسترده.
– یکپارچهسازی آسان با سیستمهای NI و نرمافزارهای تحلیلی.

جمع بندی

ماژول NI-9252 به عنوان یک راهکار جامع برای اندازه گیری سیگنال های ولتاژی (مانند ارتعاش، صدا، و ولتاژ) در صنایع پیچیده طراحی شده است. ترکیب دقت بالا و سرعت نمونه برداری مناسب، آن را به انتخابی ایده آل برای کاربردهای تست و اندازه گیری تبدیل میکند.
