Oscilloscope card

کارت اسیلوسکوپ یک ابزار الکترونیکی همه کاره است که به مهندسان، تکنسین ها و علاقه مندان به الکترونیک اجازه می دهد تا سیگنال های الکتریکی را مشاهده و تجزیه و تحلیل کنند. برخلاف اسیلوسکوپ های رومیزی سنتی، کارت اسیلوسکوپ به صورت یک برد مدار طراحی شده است که می تواند به یک کامپیوتر متصل شود و از نرم افزار کامپیوتر برای نمایش و تجزیه و تحلیل شکل موج ها استفاده کند.

اگر می خواهید اطلاعات ارزشمند و مفیدی در مورد کارت اسیلوسکوچ کسب کنید تا پایان این مطلب با ما همراه شوید.

عملکرد و اجزای کارت اسیلوسکوپ

یک کارت اسیلوسکوپ با نمونه برداری از ولتاژ یک سیگنال در فواصل زمانی منظم کار می کند. این نمونه ها سپس دیجیتالی می شوند و به کامپیوتر منتقل می شوند. نرم افزار اسیلوسکوپ این داده های دیجیتالی را پردازش می کند تا یک نمایش بصری از شکل موج سیگنال در طول زمان ایجاد کند.

کاربر می تواند تنظیمات مختلفی مانند مقیاس ولتاژ، مقیاس زمان و حالت های تریگر را برای بهینه سازی نمایش و تمرکز بر جنبه های خاص سیگنال کنترل کند.

خرید کارت داده برداری

سیستم نمونه برداری

سیستم نمونه برداری در یک کارت اسیلوسکوپ مسئول تبدیل یک سیگنال آنالوگ پیوسته به یک سری از نقاط داده گسسته است. کیفیت این سیستم به طور مستقیم بر دقت و حداکثر فرکانس سیگنالی که می توان به طور دقیق ثبت کرد تأثیر می گذارد. نرخ نمونه برداری، که بر حسب نمونه در ثانیه (S/s) اندازه گیری می شود، تعیین می کند که چند بار در ثانیه ولتاژ سیگنال اندازه گیری می شود.

طبق قضیه نمونه برداری نایکوئیست-شانون، برای بازسازی دقیق یک سیگنال، نرخ نمونه برداری باید حداقل دو برابر بالاترین فرکانس موجود در سیگنال باشد. وضوح مبدل آنالوگ به دیجیتال (ADC)، که بر حسب بیت اندازه گیری می شود، تعیین می کند که هر نمونه ولتاژ با چه دقتی می تواند دیجیتالی شود. وضوح بالاتر امکان اندازه گیری های دقیق تر تغییرات کوچک در ولتاژ سیگنال را فراهم می کند.

سیستم تریگر

سیستم تریگر یک بخش مهم از کارت اسیلوسکوپ است که به کاربر اجازه می دهد تا نمایش شکل موج را در یک نقطه خاص از سیگنال پایدار کند. بدون تریگر مناسب، نمایشگر می تواند ناپایدار و تفسیر آن دشوار باشد.

سطح تریگر تعیین می کند که تریگر در چه ولتاژی رخ می دهد، در حالی که شیب تریگر تعیین می کند که آیا تریگر در لبه بالارونده یا پایین رونده سیگنال رخ می دهد. قابلیت تنظیم دقیق پارامترهای تریگر برای گرفتن و تجزیه و تحلیل رویدادهای گذرا یا سیگنال های پیچیده ضروری است.

سیستم نمایش و کنترل

پس از نمونه برداری و دیجیتالی شدن سیگنال، داده ها به کامپیوتر منتقل می شوند و نرم افزار اسیلوسکوپ از آن برای ایجاد یک نمایش بصری از شکل موج استفاده می کند. رابط کاربری نرم افزار معمولاً کنترل هایی را برای تنظیم مقیاس ولتاژ، مقیاس زمان (زمان در هر تقسیم)، موقعیت افقی و عمودی شکل موج و حالت های تریگر ارائه می دهد.

کاربران همچنین ممکن است به ابزارهای اندازه گیری مختلفی مانند نشانگرها و مکان نماها برای تعیین ولتاژ، زمان، فرکانس و سایر پارامترهای سیگنال دسترسی داشته باشند. برخی از نرم افزارهای پیشرفته تر قابلیت هایی مانند تجزیه و تحلیل طیف فرکانس، محاسبات ریاضی روی شکل موج ها و ذخیره و بازیابی داده ها را نیز ارائه می دهند.

انعطاف پذیری نرم افزار به کاربران این امکان را می دهد تا نمایش و تجزیه و تحلیل داده ها را مطابق با نیازهای خاص خود سفارشی کنند.

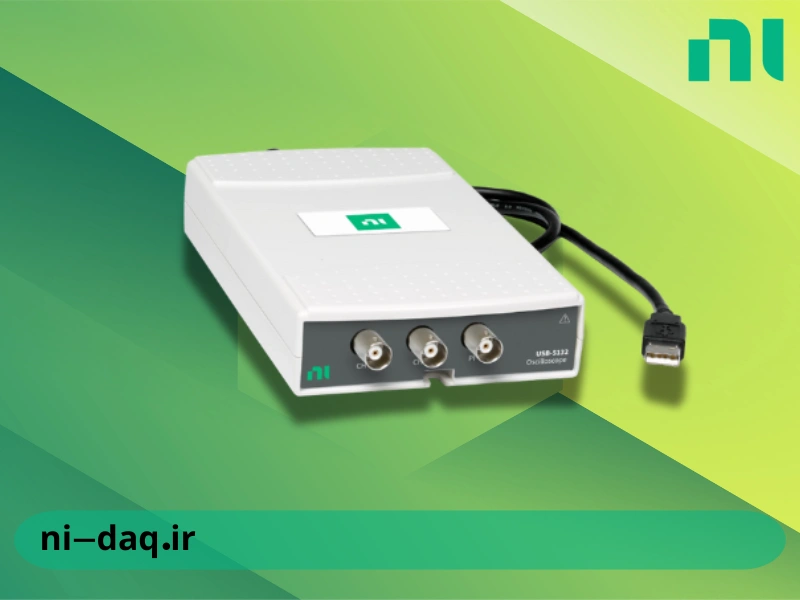

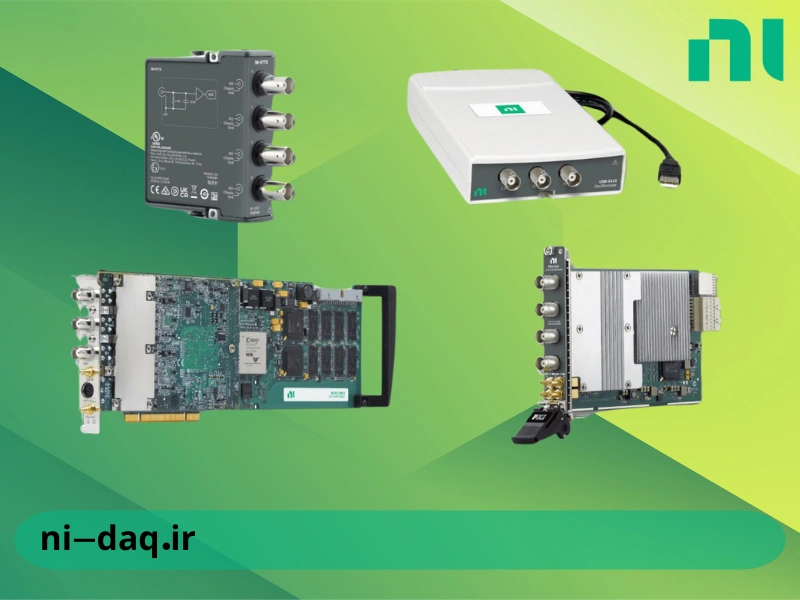

خرید کارت اسیلوسکوپ USB-5132

مزایای استفاده از کارت اسیلوسکوپ

استفاده از کارت اسیلوسکوپ در مقایسه با اسیلوسکوپ های رومیزی سنتی مزایای قابل توجهی دارد:

قابلیت حمل و نقل

کارت اسیلوسکوپ ها معمولاً بسیار کوچکتر و سبک تر از اسیلوسکوپ های رومیزی هستند. این امر آنها را برای کاربردهایی که نیاز به جابجایی آسان ابزار دارند، مانند عیب یابی در محل یا کار میدانی، ایده آل می کند. یک کارت اسیلوسکوپ همراه با یک لپ تاپ، یک سیستم تست قابل حمل و قدرتمند را تشکیل می دهد.

مقرون به صرفه بودن

کارت اسیلوسکوپ ها در مقایسه با اسیلوسکوپ های رومیزی با مشخصات مشابه، مقرون به صرفه تر هستند. این امر آنها را به یک گزینه جذاب برای آموزش، علاقه مندان و برنامه هایی با بودجه محدود تبدیل می کند. از آنجایی که محاسبات و نمایش توسط کامپیوتر انجام می شود، هزینه سخت افزار اختصاصی در کارت کاهش می یابد.

انعطاف پذیری و قابلیت ارتقا

نرم افزار مورد استفاده با کارت اسیلوسکوپ ها اغلب به روز رسانی ها و ویژگی های جدید را به طور منظم دریافت می کند. این بدان معناست که قابلیت های ابزار می تواند با گذشت زمان بدون نیاز به خرید سخت افزار جدید بهبود یابد. علاوه بر این، نرم افزار می تواند رابط کاربری قابل تنظیم و گزینه های تجزیه و تحلیل داده های پیشرفته را ارائه دهد که ممکن است در اسیلوسکوپ های رومیزی ثابت در دسترس نباشد.

یکپارچگی با کامپیوتر

اتصال مستقیم به کامپیوتر امکان ادغام یکپارچه با سایر نرم افزارها و سخت افزارها را فراهم می کند. داده های ثبت شده می توانند به راحتی برای تجزیه و تحلیل بیشتر، مستندسازی یا اشتراک گذاری صادر شوند. برخی از کارت اسیلوسکوپ ها حتی می توانند با محیط های برنامه نویسی ادغام شوند و امکان ایجاد سیستم های تست خودکار را فراهم کنند.

کاربردهای کارت اسیلوسکوپ

کارت اسیلوسکوپ ها در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند، از جمله:

ابزار آموزش

کارت اسیلوسکوپ ها ابزارهای ارزشمندی برای آموزش مفاهیم الکترونیک و آزمایشگاهی در دانشگاه ها و موسسات آموزشی هستند. دانشجویان می توانند به راحتی با اصول اندازه گیری سیگنال و تجزیه و تحلیل شکل موج آشنا شوند.

عیب یابی الکترونیک

مهندسان و تکنسین ها از کارت اسیلوسکوپ ها برای تشخیص و رفع مشکلات در مدارهای الکترونیکی استفاده می کنند. آنها می توانند به مشاهده شکل موج ها در نقاط مختلف مدار برای شناسایی سیگنال های معیوب، نویز یا سایر ناهنجاری ها کمک کنند.

طراحی و آزمایش

در مراحل طراحی و توسعه محصولات الکترونیکی، کارت اسیلوسکوپ ها برای تأیید عملکرد مدارها، مشخصه یابی سیگنال ها و اطمینان از مطابقت با مشخصات مورد نیاز استفاده می شوند. آنها به مهندسان کمک می کنند تا رفتار مدارهای خود را در شرایط مختلف درک کنند.

تعمیر و نگهداری

در کاربردهای صنعتی و تجاری، کارت اسیلوسکوپ ها برای تعمیر و نگهداری تجهیزات الکترونیکی استفاده می شوند. آنها می توانند به شناسایی قطعات معیوب یا مشکلات عملکردی قبل از خرابی های جدی کمک کنند و در نتیجه زمان خرابی و هزینه های تعمیر را کاهش دهند.

سنجش و اتوماسیون

کارت اسیلوسکوپ ها می توانند در سیستم های سنجش و اتوماسیون برای نظارت و تجزیه و تحلیل سیگنال های حسگرها و سایر دستگاه ها استفاده شوند. آنها می توانند داده های ارزشمندی را برای کنترل فرآیند و تجزیه و تحلیل عملکرد سیستم ارائه دهند.

نکات مهم در انتخاب کارت اسیلوسکوپ

هنگام انتخاب کارت اسیلوسکوپ، چندین فاکتور کلیدی وجود دارد که باید در نظر گرفته شود:

پهنای باند

پهنای باند یک مشخصه مهمی است که حداکثر فرکانس سیگنالی را که اسیلوسکوپ می تواند به طور دقیق اندازه گیری کند، تعیین می کند. به طور کلی، پهنای باند اسیلوسکوپ باید حداقل 5 برابر بالاترین فرکانس سیگنالی باشد که قصد اندازه گیری آن را دارید تا از اعوجاج سیگنال جلوگیری شود.

نرخ نمونه برداری

نرخ نمونه برداری تعیین می کند که چند بار در ثانیه اسیلوسکوپ ولتاژ سیگنال را اندازه گیری می کند. نرخ نمونه برداری بالاتر امکان بازسازی دقیق تر سیگنال های با فرکانس بالا و گرفتن جزئیات بیشتر در سیگنال های سریع را فراهم می کند.

تعداد کانال ها

تعداد کانال های یک کارت اسیلوسکوپ تعیین می کند که چند سیگنال را می توان به طور همزمان اندازه گیری و نمایش داد. اسیلوسکوپ های تک کاناله برای اندازه گیری یک سیگنال واحد مناسب هستند، در حالی که اسیلوسکوپ های چند کاناله امکان مقایسه و تجزیه و تحلیل همزمان چندین سیگنال را فراهم می کنند.

وضوح عمودی

وضوح عمودی، که بر حسب بیت اندازه گیری می شود، تعیین می کند که اسیلوسکوپ می تواند تغییرات کوچک در ولتاژ سیگنال را با چه دقتی اندازه گیری کند. وضوح بالاتر امکان اندازه گیری های دقیق تر و مشاهده جزئیات ظریف تر در شکل موج را فراهم می کند.

ویژگی های نرم افزاری

نرم افزار ارائه شده با کارت اسیلوسکوپ نقش مهمی در قابلیت استفاده و عملکرد آن دارد. ویژگی هایی مانند ابزارهای اندازه گیری خودکار، تجزیه و تحلیل FFT، حالت های تریگر پیشرفته و گزینه های ذخیره و صادر کردن داده ها می توانند کارایی و تطبیق پذیری ابزار را به میزان قابل توجهی افزایش دهند.

تفاوت اصلی بین کارت اسیلوسکوپ و اسیلوسکوپ رومیزی چیست؟

اسیلوسکوپ رومیزی یک ابزار مستقل با صفحه نمایش و کنترل های داخلی است، در حالی که کارت اسیلوسکوپ یک برد مدار است که به کامپیوتر متصل می شود و از نرم افزار کامپیوتر برای نمایش و کنترل استفاده می کند. کارت اسیلوسکوپ ها معمولاً قابل حمل تر و مقرون به صرفه تر هستند، در حالی که اسیلوسکوپ های رومیزی ممکن است عملکرد و ویژگی های پیشرفته تری را ارائه دهند.

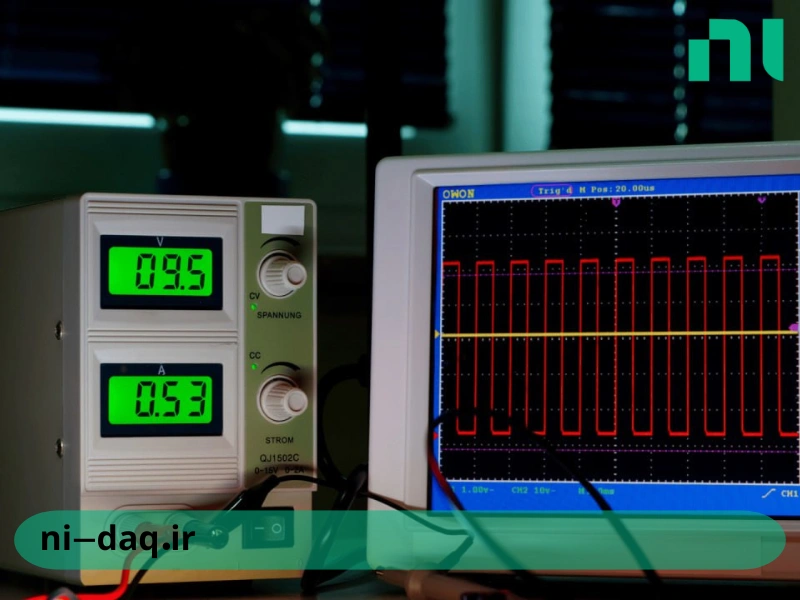

پهنای باند مورد نیاز برای اندازه گیری یک سیگنال مربعی 10 مگاهرتز چقدر است؟

برای اندازه گیری دقیق یک سیگنال مربعی، به پهنای باند بسیار بیشتری نسبت به فرکانس اصلی آن نیاز دارید زیرا سیگنال مربعی از هارمونیک های فرکانس فرد تشکیل شده است.

به عنوان یک قاعده کلی، توصیه می شود که پهنای باند اسیلوسکوپ حداقل 5 برابر فرکانس اصلی سیگنال باشد. بنابراین، برای یک سیگنال مربعی 10 مگاهرتز، به اسیلوسکوپی با پهنای باند حداقل 50 مگاهرتز نیاز دارید.

مزایا و معایب کارت اسیلوسکوپ

آیا می توان از کارت اسیلوسکوپ برای اندازه گیری سیگنال های AC و DC استفاده کرد؟

کارت اسیلوسکوپ ها معمولاً می توانند سیگنال های AC (جریان متناوب) و DC (جریان مستقیم) را اندازه گیری کنند. تنظیمات کوپلینگ ورودی در نرم افزار اسیلوسکوپ به شما امکان می دهد تا مؤلفه DC سیگنال را حذف کنید یا هر دو مؤلفه AC و DC را اندازه گیری کنید. انتخاب کوپلینگ مناسب به نوع سیگنالی که می خواهید تجزیه و تحلیل کنید بستگی دارد.

سخن پایانی

کارت اسیلوسکوپ ها به عنوان ابزارهای قدرتمند و مقرون به صرفه برای تحلیل سیگنال های الکتریکی ظاهر شده اند. قابلیت حمل، انعطاف پذیری و یکپارچگی آنها با کامپیوتر، آنها را به یک انتخاب جذاب برای طیف گسترده ای از کاربران و کاربردها تبدیل کرده است.

با درک اصول عملکرد، مزایا و ملاحظات کلیدی هنگام انتخاب یک کارت اسیلوسکوپ، کاربران می توانند از این ابزار ارزشمند برای به دست آوردن بینش عمیق تر در مورد رفتار مدارهای الکترونیکی و سیستم های خود استفاده کنند. برای کسب اطلاعات بیشتر با شماره های درج شده در وب سایت تماس بگیرید.
