مزایا و معایب کارت اسیلوسکوپ را می‌دانید؟ در دنیای الکترونیک و مهندسی، ابزارهای اندازه‌گیری نقش مهمی در تحلیل، عیب‌یابی و توسعه سیستم‌ها ایفا می‌کنند. اسیلوسکوپ یکی از مهم‌ترین این ابزارها است که امکان مشاهده و تحلیل سیگنال‌های الکتریکی را در طول زمان فراهم می‌آورد. در سال‌های اخیر، نوع خاصی از اسیلوسکوپ به نام کارت اسیلوسکوپ یا اسیلوسکوپ مبتنی بر PC به دلیل ویژگی‌های منحصر به فرد خود، محبوبیت زیادی پیدا کرده است.
این دستگاه‌ها،از یک کارت سخت‌افزاری تشکیل شده‌اند که به یک کامپیوتر متصل می‌شود و از منابع پردازشی، نمایشگر و رابط کاربری آن بهره می‌برد.
در این مقاله، به بررسی دقیق مزایا و معایب کارت اسیلوسکوپ پرداخته و جوانب مختلف آن را تشریح خواهیم کرد.
مزایای کارت اسیلوسکوپ
کارت اسیلوسکوپ به دلیل طراحی و نحوه عملکرد خود، مجموعه‌ای از مزایای قابل توجه را در مقایسه با اسیلوسکوپ‌های رومیزی ارائه می‌دهد. این مزایا می‌توانند در بسیاری از کاربردها، کارت اسیلوسکوپ را به گزینه‌ای جذاب و کارآمد تبدیل کنند.

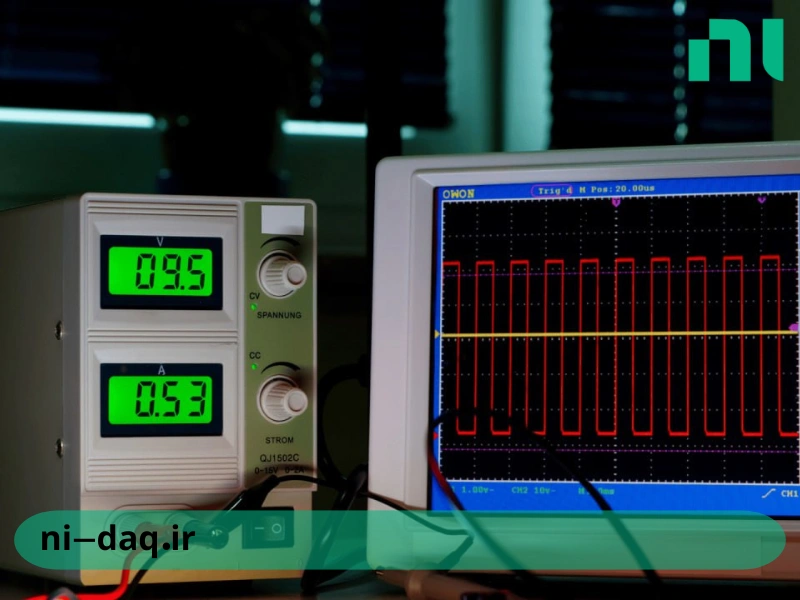

مزایا و معایب کارت اسیلوسکوپ
بیشتر بخوانید: تاریخچه سیستم‌های PXI
مقرون به صرفه بودن
یکی از مهم‌ترین مزایای کارت اسیلوسکوپ، قیمت تمام شده پایین‌تر آن در مقایسه با اسیلوسکوپ‌های رومیزی با قابلیت‌های مشابه است. از آنجایی که کارت اسیلوسکوپ از نمایشگر، پنل کنترلی و منابع تغذیه موجود در کامپیوتر استفاده می‌کند، هزینه تولید آن کاهش می‌یابد.
این امر به ویژه برای کاربرانی که به چندین کانال اندازه‌گیری یا پهنای باند بالا نیاز دارند، می‌تواند صرفه‌جویی قابل توجهی را به همراه داشته باشد.
نرم‌افزارهای ارائه شده به همراه کارت اسیلوسکوپ معمولاً به‌روزرسانی‌های رایگان دریافت می‌کنند که در بلندمدت هزینه نگهداری را نیز کاهش می‌دهد.
عدم نیاز به سخت‌افزار اضافی
کارت اسیلوسکوپ برای عملکرد خود به مانیتور، کیبورد و ماوس کامپیوتر متصل نیاز دارد که به احتمال زیاد کاربر از قبل آن‌ها را در اختیار دارد. این موضوع نه تنها هزینه اولیه را کاهش می‌دهد، بلکه فضای کاری را نیز منظم‌تر می‌کند و از شلوغی ناشی از وجود چندین دستگاه مجزا جلوگیری می‌کند.
قابلیت حمل و نقل بالا
کارت اسیلوسکوپ به دلیل ابعاد کوچک و وزن کم خود، به راحتی قابل حمل و نقل است. این ویژگی آن را به ابزاری ایده‌آل برای کاربردهایی تبدیل می‌کند که نیاز به اندازه‌گیری در مکان‌های مختلف یا در محل مشتری وجود دارد. یک لپ‌تاپ و یک کارت اسیلوسکوپ می‌توانند یک آزمایشگاه قابل حمل قدرتمند را تشکیل دهند.
مناسب برای کاربردهای میدانی
مهندسان و تکنسین‌هایی که در محیط‌های خارج از آزمایشگاه کار می‌کنند، از قابلیت حمل آسان کارت اسیلوسکوپ بهره‌مند می‌شوند. انجام تست‌ها و عیب‌یابی در محل، بدون نیاز به حمل تجهیزات سنگین و حجیم، به افزایش کارایی و سرعت عمل کمک می‌کند.
انعطاف‌پذیری و قابلیت ارتقاء نرم‌افزاری
نرم‌افزار کارت اسیلوسکوپ معمولاً رابط کاربری گرافیکی قدرتمندی را ارائه می‌دهد که امکانات پیشرفته‌ای برای تحلیل و پردازش سیگنال‌ها فراهم می‌کند. این نرم‌افزارها به طور مداوم توسط سازندگان به‌روزرسانی می‌شوند و قابلیت‌های جدیدی به آن‌ها اضافه می‌شود.
این امر باعث می‌شود که کارت اسیلوسکوپ در طول زمان نیز کارایی خود را حفظ کند و با نیازهای جدید سازگار شود.

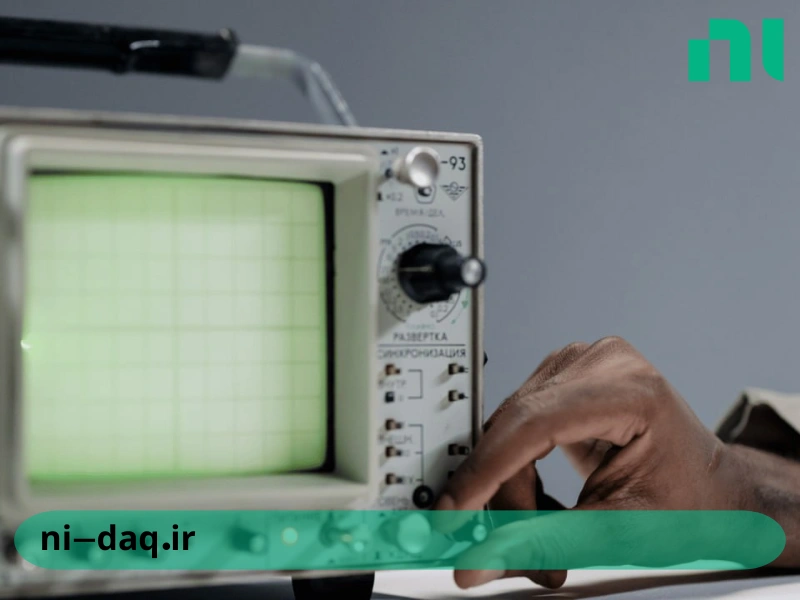

انعطاف‌پذیری و قابلیت ارتقاء نرم‌افزاری
بیشتر بخوانید: نحوه انتخاب ماژول cDAQ
رابط کاربری قابل تنظیم
بسیاری از نرم‌افزارهای کارت اسیلوسکوپ به کاربران اجازه می‌دهند تا رابط کاربری را مطابق با نیازها و ترجیحات خود تنظیم کنند. این قابلیت شامل تغییر طرح‌بندی پنجره‌ها، سفارشی‌سازی نوار ابزار و تنظیمات نمایش سیگنال‌ها می‌شود که تجربه کاربری را بهبود می‌بخشد.
امکانات پیشرفته تحلیل داده
نرم‌افزارهای همراه کارت اسیلوسکوپ معمولاً دارای ابزارهای پیشرفته‌ای برای تحلیل داده‌ها مانند اندازه‌گیری‌های خودکار، تحلیل طیف فرکانسی (FFT)، ذخیره‌سازی و بازیابی داده‌ها، و تولید گزارش هستند. این امکانات به کاربران کمک می‌کنند تا اطلاعات ارزشمندی را از سیگنال‌های اندازه‌گیری شده استخراج کنند.
یکپارچگی با سایر نرم‌افزارها و سخت‌افزارها
کارت‌های اسیلوسکوپ معمولاً از طریق رابط‌های استاندارد به کامپیوتر متصل می‌شوند و به راحتی با سایر نرم‌افزارها و سختافزارهای موجود در سیستم یکپارچه می‌شوند. این امر امکان اتوماسیون تست‌ها، تبادل داده‌ها با سایر برنامه‌ها و کنترل از راه دور را فراهم می‌کند.
سازگاری با زبان‌های برنامه‌نویسی
بسیاری از کارت‌های اسیلوسکوپ دارای کتابخانه‌ها و APIهایی هستند که به کاربران اجازه می‌دهند تا با استفاده از زبان‌های برنامه‌نویسی مختلف، برنامه‌های سفارشی برای کنترل دستگاه و تحلیل داده‌ها ایجاد کنند. این قابلیت، انعطاف‌پذیری بسیار بالایی را برای کاربردهای خاص فراهم می‌کند.

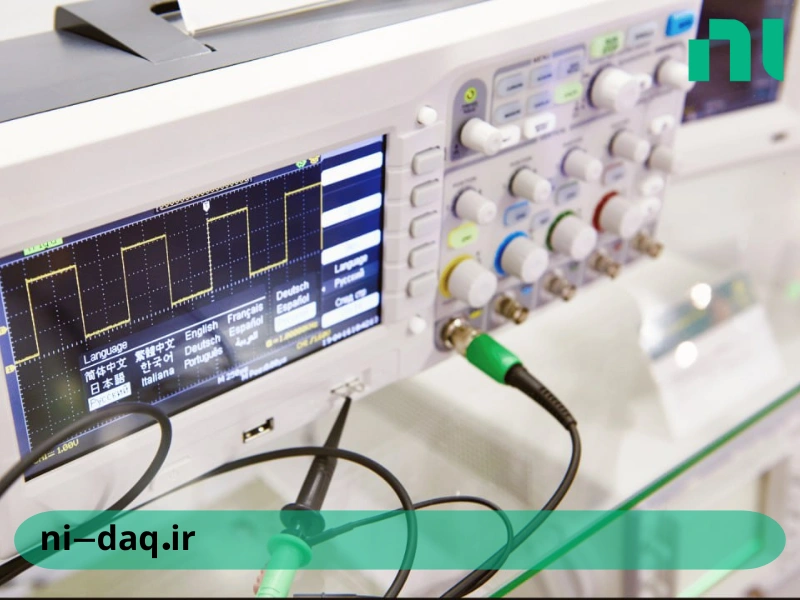

سازگاری با زبان‌های برنامه‌نویسی
بیشتر بخوانید: انواع سختافزارهای شرکت NI
قابلیت‌های چندگانه
برخی از کارت‌های اسیلوسکوپ علاوه بر عملکرد اصلی خود به عنوان اسیلوسکوپ، قابلیت‌های دیگری مانند تحلیلگر طیف، مولد سیگنال AWG و آنالایزر منطقی را نیز در یک دستگاه واحد ارائه می‌دهند. این امر باعث صرفه‌جویی در هزینه و فضا می‌شود و یک ابزار جامع را در اختیار کاربر قرار می‌دهد.
ترکیب با آنالایزر منطقی
وجود یک آنالایزر منطقی یکپارچه در کنار اسیلوسکوپ می‌تواند در تحلیل سیستم‌های دیجیتال بسیار مفید باشد. این امکان به کاربر اجازه می‌دهد تا سیگنال‌های آنالوگ و دیجیتال را به طور همزمان مشاهده و تحلیل کند و ارتباط بین بخش‌های مختلف سیستم را بررسی نماید.
ترکیب با مولد سیگنال
یک مولد سیگنال یکپارچه امکان تولید سیگنال‌های تست سفارشی را فراهم می‌کند. این قابلیت برای تحریک سیستم‌ها و بررسی پاسخ آن‌ها بسیار کارآمد است و نیاز به یک دستگاه جداگانه برای تولید سیگنال را از بین می‌برد.
معایب کارت اسیلوسکوپ
با وجود مزایای فراوان، کارت‌های اسیلوسکوپ نیز دارای محدودیت‌ها و معایبی هستند که باید در نظر گرفته شوند.
وابستگی به کامپیوتر
عملکرد کارت اسیلوسکوپ کاملاً به کامپیوتر متصل وابسته است. این بدان معناست که عملکرد اسیلوسکوپ تحت تأثیر عملکرد و منابع کامپیوتر قرار می‌گیرد. مشکلات مربوط به سیستم عامل، کمبود منابع پردازشی یا مشکلات اتصال می‌توانند عملکرد اسیلوسکوپ را مختل کنند.
تأثیر عملکرد کامپیوتر
سرعت پردازش، حافظه RAM و عملکرد کلی کامپیوتر می‌توانند بر نرخ نمونه‌برداری، سرعت پردازش داده‌ها و پاسخگویی نرم‌افزار اسیلوسکوپ تأثیر بگذارند. یک کامپیوتر قدیمی یا با منابع محدود ممکن است نتواند عملکرد کامل کارت اسیلوسکوپ را ارائه دهد.
آسیب‌پذیری در برابر ویروس‌ها و مشکلات نرم‌افزاری
از آنجایی که کارت اسیلوسکوپ به یک کامپیوتر با سیستم عامل متصل است، در معرض خطرات امنیتی مانند ویروس‌ها و نرم‌افزارهای مخرب قرار دارد. همچنین، مشکلات مربوط به سیستم عامل یا سایر نرم‌افزارهای نصب شده بر روی کامپیوتر می‌توانند عملکرد اسیلوسکوپ را تحت تأثیر قرار دهند.
محدودیت‌های رابط کاربری
در حالی که نرم‌افزارهای کارت اسیلوسکوپ رابط کاربری گرافیکی قدرتمندی ارائه می‌دهند، برخی کاربران ممکن است رابط کاربری مبتنی بر سخت‌افزار اسیلوسکوپ‌های رومیزی را ترجیح دهند.
کار کردن با ماوس و کیبورد ممکن است در برخی شرایط به اندازه دکمه‌ها و پیچ‌های اختصاصی اسیلوسکوپ‌های سنتی سریع و شهودی نباشد.
عدم وجود کنترل‌های فیزیکی اختصاصی
اسیلوسکوپ‌های رومیزی معمولاً دارای دکمه‌ها و پیچ‌های اختصاصی برای تنظیم پارامترهای مختلف مانند ولتاژ، زمان، تریگر و غیره هستند. این کنترل‌های فیزیکی امکان تنظیم سریع و دقیق را فراهم می‌کنند. در کارت اسیلوسکوپ، تمامی تنظیمات از طریق نرم‌افزار و با استفاده از ماوس و کیبورد انجام می‌شود که ممکن است در برخی شرایط زمان‌برتر باشد.
ملاحظات مربوط به پایداری و استحکام
کارت‌های اسیلوسکوپ به طور کلی برای استفاده در محیط‌های آزمایشگاهی تمیز و کنترل شده طراحی شده‌اند. آن‌ها ممکن است در برابر شرایط سخت محیطی مانند گرد و غبار، رطوبت یا ضربه به اندازه اسیلوسکوپ‌های رومیزی صنعتی مقاوم نباشند.
حساسیت به شرایط محیطی
قطعات الکترونیکی موجود در کارت اسیلوسکوپ ممکن است در برابر دماهای بالا، رطوبت زیاد یا گرد و غبار حساس باشند. استفاده از آن‌ها در محیط‌های صنعتی یا شرایط نامساعد می‌تواند منجر به خرابی یا کاهش طول عمر دستگاه شود.

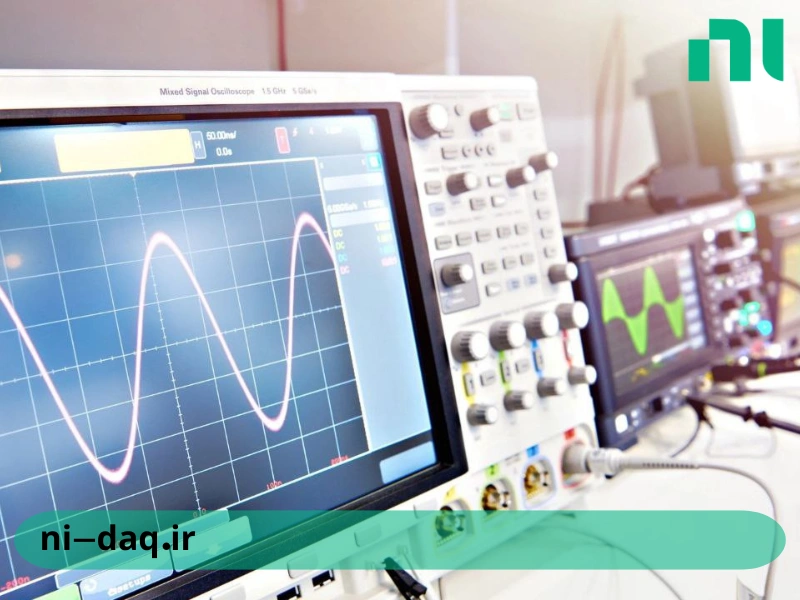

حساسیت به شرایط محیطی
بیشتر بخوانید: سیستم عامل بلادرنگ
عملکرد و پهنای باند
در حالی که کارت‌های اسیلوسکوپ با عملکرد بالا نیز در بازار موجود هستند، به طور کلی، اسیلوسکوپ‌های رومیزی پیشرفته اغلب پهنای باند و نرخ نمونه‌برداری بالاتری را ارائه می‌دهند. برای کاربردهایی که نیاز به تحلیل سیگنال‌های بسیار سریع و پیچیده دارند، اسیلوسکوپ‌های رومیزی ممکن است گزینه مناسب‌تری باشند.
محدودیت‌های سخت‌افزاری
طراحی کارت اسیلوسکوپ به دلیل محدودیت‌های اندازه و توان مصرفی، ممکن است در دستیابی به بالاترین سطوح عملکردی که در اسیلوسکوپ‌های رومیزی پیشرفته وجود دارد، محدودیت‌هایی داشته باشد.
تأخیر (Latency)
به دلیل نیاز به انتقال داده‌ها بین کارت اسیلوسکوپ و کامپیوتر و پردازش آن‌ها توسط نرم‌افزار، ممکن است در برخی موارد تأخیر بیشتری در نمایش و تحلیل سیگنال‌ها نسبت به اسیلوسکوپ‌های رومیزی وجود داشته باشد. این تأخیر معمولاً برای اکثر کاربردها قابل چشم‌پوشی است، اما در کاربردهای حساس به زمان ممکن است مهم باشد.
پردازش نرم‌افزاری
پردازش داده‌های اندازه‌گیری شده توسط نرم‌افزار در کامپیوتر می‌تواند زمان بیشتری نسبت به پردازش سخت‌افزاری اختصاصی در اسیلوسکوپ‌های رومیزی طول بکشد. این موضوع می‌تواند منجر به تأخیر در نمایش و تحلیل سیگنال‌ها شود.
آیا کارت اسیلوسکوپ برای کاربردهای حرفه‌ای مناسب است؟
کارت‌های اسیلوسکوپ پیشرفته با پهنای باند و نرخ نمونه‌برداری بالا برای بسیاری از کاربردهای حرفه‌ای مانند تست و عیب‌یابی مدارهای الکترونیکی پیچیده، تحلیل سیگنال و اندازه‌گیری‌های دقیق مناسب هستند. با این حال، برای کاربردهای بسیار حساس به عملکرد و پهنای باند فوق‌العاده بالا، اسیلوسکوپ‌های رومیزی پیشرفته ممکن است همچنان گزینه بهتری باشند.
چه عواملی را باید در هنگام خرید کارت اسیلوسکوپ در نظر گرفت؟
هنگام خرید کارت اسیلوسکوپ، عوامل مهمی مانند پهنای باند، نرخ نمونه‌برداری، تعداد کانال‌ها، رزولوشن عمودی، حافظه ثبت سیگنال، قابلیت‌های تریگر، امکانات نرم‌افزاری رابط اتصال و سازگاری با سیستم عامل کامپیوتر باید در نظر گرفته شوند. همچنین، بررسی نظرات کاربران و اعتبار سازنده نیز می‌تواند مفید باشد.

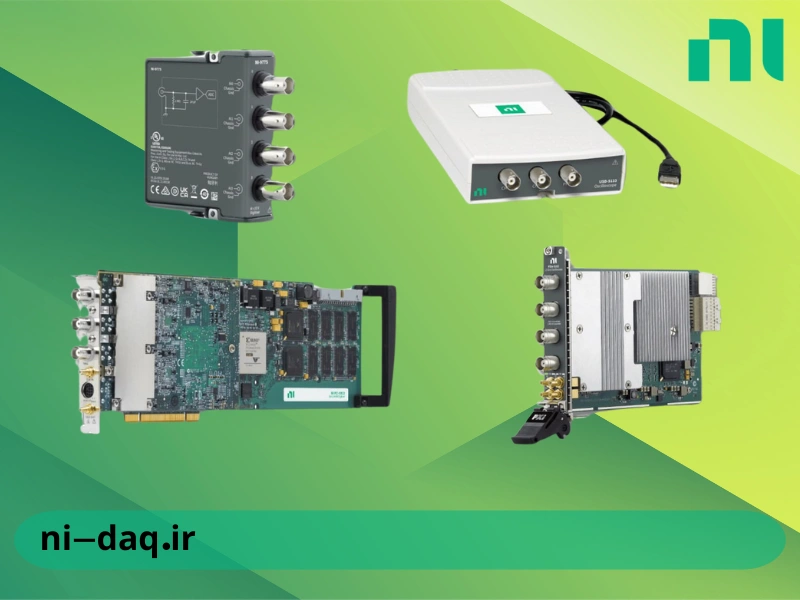

انواع دستگاه‌های اسیلوسکوپ تولید شده توسط شرکت NI
بیشتر بخوانید: روش‌های حذف نویز (NC) در سیستم‌های صوتی
آیا استفاده از کارت اسیلوسکوپ نیاز به دانش تخصصی کامپیوتر دارد؟
برای استفاده از کارت اسیلوسکوپ، آشنایی با مفاهیم پایه کامپیوتر و سیستم عامل ضروری است. نصب نرم‌افزار، اتصال کارت به کامپیوتر و کار با رابط کاربری نرم‌افزار اسیلوسکوپ نیازمند مهارت‌های اولیه کار با کامپیوتر است.
با این حال، نرم‌افزارهای مدرن معمولاً رابط کاربری بصری و آسانی دارند که کار با آن‌ها را برای کاربران با سطوح مختلف تجربه آسان می‌کند. برای استفاده از قابلیت‌های پیشرفته مانند برنامه‌نویسی سفارشی، دانش زبان‌های برنامه‌نویسی مرتبط می‌تواند مفید باشد.
سخن پایانی
کارت‌های اسیلوسکوپ مزایای قابل توجهی را در بسیاری از کاربردها ارائه می‌دهند. قیمت پایین‌تر، قابلیت حمل آسان، رابط کاربری نرم‌افزاری قدرتمند و امکان یکپارچگی با سایر سیستم‌ها، آن‌ها را به گزینه‌ای جذاب برای مهندسان، تکنسین‌ها و علاقه‌مندان به الکترونیک تبدیل کرده است.
با این حال، وابستگی به کامپیوتر، محدودیت‌های احتمالی در عملکرد و ملاحظات مربوط به پایداری و استحکام نیز از جمله معایبی هستند که باید در هنگام انتخاب در نظر گرفته شوند. در نهایت، انتخاب بین کارت اسیلوسکوپ و اسیلوسکوپ رومیزی به نیازهای خاص کاربر، بودجه و نوع کاربرد بستگی دارد.
